MATERIALES
Y TÉCNICAS CONSTRUCTIVAS TRADICIONALES
SALAMINA
Caldas - Colombia
Elaborado
por:
Arq.
JUAN MANUEL SARMIENTO NOVA
Asistentes:
Arq.
Lina Clemencia Bedoya Rivera
Est. Felipe Bermúdez Peña
Julio
/ 2014
.
LOS ORÍGENES Y EL URBANISMO
En la
inmensidad de un mar de montañas don Fermín López, oriundo de Marinilla
(1780-1846), puso a Salamina para que todos la vieran en lo alto, y desde lo
alto se viera la inmensidad del mar de montañas. La topografía es la
protagonista en Salamina, cuando esas calles ondulantes en toboganes
inverosímiles se convierten en balcones para admirar el verde del entorno en
sus múltiples formas y matices.
En lo alto de una escarpada
montaña, circundada en su base por los ríos San Lorenzo y Chamberí, está puesta Salamina desde 1825, cuando el
ímpetu de la naciente colonización antioqueña se fue apoderando de las tierras
al sur de las coloniales Marinilla y Rionegro. Primero fueron Sansón y Abejorral, y arriba del río Arma se posó
Aguadas. Siempre arriba, era la norma de los colonos para asentarse,
huyendo del clima malsano y de las plagas de allá abajo, a la orilla de
los ríos. Ese proceso ondulante, del fondo de los cañones a la altura de la
montaña, trazó el camino, dejando los poblados allá en las alturas.
Salamina
– Acuarela de Enrique Price, 1852
Fuente
: Melo, J.O. 1988
Panorámica
de Salamina
Fotografía
de principios del siglo XX
Colección
Particular
Sobre
esta topografía ondulante, en lo alto de la montaña, se formó un pueblo de
tapia y bahareque, y teja de barro, de puertas y ventanas de fuertes maderas de
la región, adornadas con calados, tallas, torneados y apliques. Zaguanes,
patios y corredores con flores, pájaros, aromas silvestres y mil colores, hacen
un pueblo de esos que llamaron de “La Colonización Antioqueña”.
Para el trazado de Salamina, Don
Fermín y sus amigos, se inspiraron en los pueblos de fundación española en la
vieja Antioquia, con manzanas cuadradas en forma de cuadrícula o damero, con
calles que suben y bajan al ritmo del terreno, y que se estrellan en el verde
de las montañas, de múltiples tonos y en el cielo azul que la cubre.
Panorámica
de Salamina
Fotografía
de principios del siglo XX
Colección
Particular
Centro
Histórico de Salamina
Resolución 0087 del 2 de febrero de
2005
Área
central de Salamina
Fotografía:
Arq. Miguel Ángel Aguilar
Fuente:
Esguerra L. J.E. 2004
ORGANIZACIÓN
ESPACIAL DE LA VIVIENDA
LOS ESPACIOS
DESCRIPCIÓN: El zaguán es la entrada de la
vivienda. En cierto modo este espacio indica el tipo de vivienda, su tamaño y
jerarquía. Es un espacio arquitectónico de gran importancia, de forma
longitudinal como un pasillo y rematado por el contra portón. El zaguán se constituye, en esta
arquitectura, en el espacio de transición entre el exterior y el interior de la
vivienda; conduce del portón al patio central.
EL ZAGUÁN
DESCRIPCIÓN:
El
patio es el elemento organizador en esta arquitectura y la característica
principal que define estas tipologías. Entorno se desarrollan los tramos o
crujías ( en “U”, “L”, “I” y “O”) de la edificación y por consiguiente todos
sus espacios. El primer patio es un jardín de flores multicolores, herencia del
Jardín del Paraíso árabe, implantado en Andalucía y traído a América en donde
se re-interpreta y se le da el tono regional en las diferentes épocas, hasta que
desaparece entrada
EL PATIO
DESCRIPCIÓN:
Las
escaleras son en madera, con chambranas en macana. Cuando el inmueble es una
sola vivienda en sus dos pisos la escalera está en el patio al final del zaguán
en donde forma como una escultura. Cuando un inmueble de dos pisos forma dos unidades de vivienda, o una de
vivienda en el segundo piso y comercio en el primero, se accede a la vivienda
del segundo piso por una escalera que da directamente a la calle detrás de un
portón que marca la independencia de los dos pisos.
LA ESCALERA
DESCRIPCIÓN: La sala es el espacio para las
visitas formales, muy decorado y ornamentado con muebles, cortinas, lámparas,
tapetes, etc. En las casas principales el salón permanece cerrado y sólo se
abre para recibir visitas muy importantes. La visita cotidiana se hace en los corredores del patio
principal. En la casa de un piso el salón está ubicado en uno de los costados
del zaguán y sus ventanas dan a la calle. En la casa de dos pisos está ubicado
al terminar la escalera y comunicado directamente con ella y sobre la fachada
principal
LA
SALA
Es el único espacio de estas viviendas
que sobresale por tener un diseño especial.
Su importancia es claramente identificable en sus proporciones y

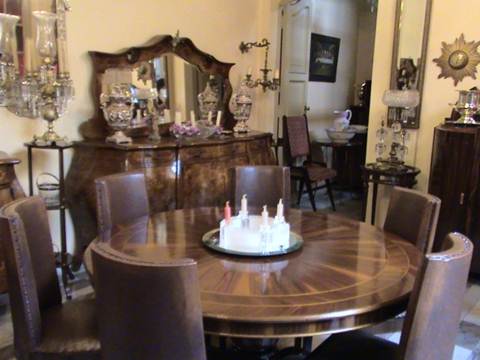

ornamentación, con DESCRIPCIÓN: El comedor es el espacio social
por excelencia, generalmente ubicado en el tramo contrario al acceso (frente al
zaguán) y sobre el eje principal. calados
y tallas en la madera del cancel, representan la abundancia en el seno
familiar. En el comedor se reúne la familia en torno al jefe del hogar, el
patriarca, el padre
EL COMEDOR
DESCRIPCIÓN: El espacio privado, las alcobas,
está hilvanado por una serie de espacios comunicados entre sí por puertas que
comunican o por simples vanos con cortinas. Estas habitaciones están sobre las
crujías interiores que salen a los corredores y se abren al patio. Sobre los
corredores suelen abrirse ventanas y, cuando es posible, se abren ventanas
también a patios aledaños o simplemente son muros ciegos hacia la vecindad. La
alcoba de los padres suele estar hacia la fachada de la calle y contigua al
salón.
LAS
HABITACIONES
DESCRIPCIÓN:

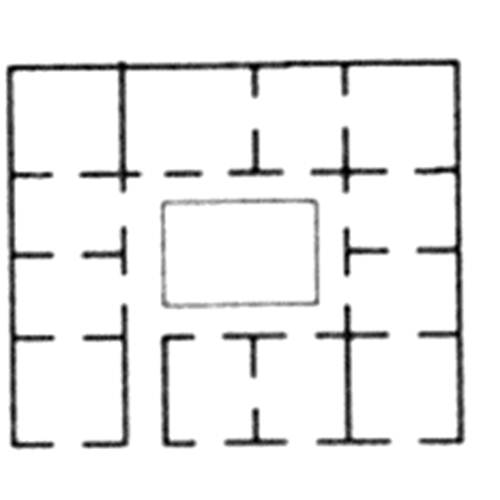

En
torno al patio se forman tramos o cuerpos (llamados crujías) que contienen las
habitaciones. Si el patio está rodeado por crujías por sus cuatro costados se
llama claustro en “O”; si tiene tres crujías se llama en “C” ó en “U”; si tiene dos crujías se llama en “L”. Si
tiene corredor en los cuatro costados pero sólo dos o tres crujías se llama
“falso claustro”. Estos modelos se constituyen en las tipologías de la casa de
patio característica en Colombia y en
especial en la zona cafetera.
LOS TRAMOS
ELEMENTOS ESTRUCTURALES Y SISTEMAS CONSTRUCTIVOS
CIMENTACIONES
DESCRIPCIÓN:
Los
cimientos para muros de bahareque son de
piedra de canto rodado con argamasa de cal, arena y agua, que se disponen en
zanjas que pueden tener unos cuarenta centímetros de ancho por cincuenta de
profundidad. Si el muro es de tapia pisada el ancho de la zanja puede ser el
doble del ancho del muro, los cuales son normalmente de cincuenta o sesenta
centímetros; para este caso el cimiento propiamente dicho es también de canto
rodado con argamasa de cal, arena y agua.
DESCRIPCIÓN: Tradicionalmente en esta arquitectura los sobre cimientos pueden ser de dos tipos: de piedra de canto rodado y de tapia. Los de canto rodado sobresalen del cimiento unos 20 centímetros, a nivel del piso, y su función es proteger la base del muro de tierra (tapia pisada) de la intemperie. Se usa la tapia pisada como sobre-cimiento cuando éste no está expuesto a la intemperie (aguas lluvias, viento, etc.), es decir cuando está en el interior formando espacios residuales, subterráneos, debido a la pendiente del terreno, y que suelen usarse como depósito de menajes o de cosas del campo.
SOBRE CIMENTO
MUROS
O FABRICAS
DESCRIPCIÓN:
Es
tierra apisonada o compactada dentro de una formaleta de madera. La tierra no
debe tener mucho contenido orgánico, hasta un 60% de arcilla, no debe ser
arenosa, y debe tener la humedad
adecuada para su capacitación. Se mejora su calidad con agregados como el
cagajón (estiércol de caballo), muy usado en la zona cafetera, o con otro tipo
de fibras que le de cohesión. La tapia se debe proteger de la intemperie con
aleros, albardas, y la superficie se debe revocar y encalar.
La
mezcla para la tapia pisada se hace de estiércol de caballo
(cagajón),
mas tierra, mas agua.
TAPIA
Tratamiento
de la tapia. A la izquierda está resanando la tapia
con
la misma mezcla de tierra y cagajón. A la derecha se ve la
tapia
lista para recibir el enlucido final, primero con una capa
de
mortero de tierra y por último la cal.
MUROS
O FABRICAS
DESCRIPCIÓN:
El
bahareque es una técnica constructiva basada en el uso de la guadua y la madera
en paneles de 1,00 m. de ancho por 3,00 m. de alto, mínimo. Se ponen riostras
diagonales para dar rigidez al sistema. Tienen muy buen comportamiento a los
sismos. Los entrepisos también se hacen de guadua y madera. Se debe proteger de
todo tipo de humedad. De acuerdo con los materiales de acabados que se usen
existen 4 tipos de bahareque: de tierra, de madera, metálico y en cementado.
BAHAREQUE
DESCRIPCIÓN:
Su
estructura es una combinación de guadua y madera aserrada o rolliza y su
revoque es tradicionalmente en tierra y cagajón. Es una estructura de guadua
y/o madera revestida en “lata de guadua” o “esterilla” la cual se rellena
después con tierra que
debe cumplir especificaciones similares a la de la tapia
pisada. Se reviste con un revoque de tierra que debe ser encalado para
protegerlo. Esta técnica
es de
origen prehispánico
y ha
tenido uso y mejoras permanentes en tiempos recientes. Buena parte de la zona
cafetera es en bahareque.
BAHAREQUE DE TIERRA

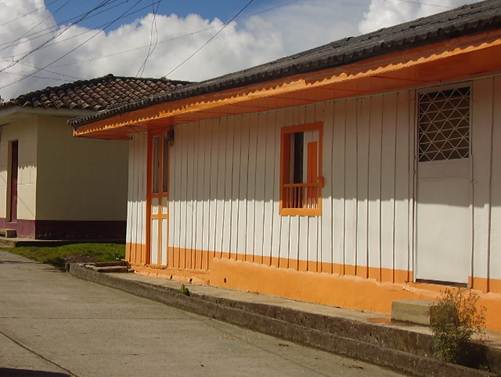

DESCRIPCIÓN: Su estructura está conformada por una combinación de guadua y madera
aserrada y/o rolliza . Es una estructura de guadua y/o madera revestida con
tablas de madera, instaladas vertical u horizontalmente, tapando las uniones
con una pequeña pieza de madera llamada «tapajuntas». Esta técnica
se usa especialmente en las partes altas de la cordillera en donde el
clima es muy frío, cerca de la cadena de nevados. Buena parte de la zona
cafetera es en bahareque.
BAHAREQUE DE MADERA
